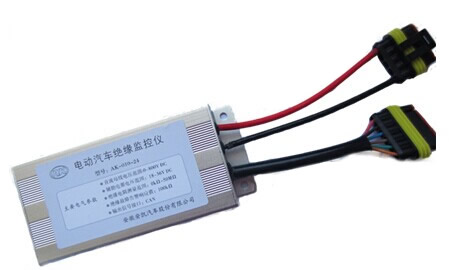

绝缘监测仪(24V)



绝缘监测仪

     采用低频信号注入法, 绝缘监控仪内部产生一个正负对称的方波信号,并通过L+/L-和KE/E 端子与直流高压系统和底盘之间的绝缘电阻RF 构成测量回路,测量回路中的电流在取样电阻Rm上会产生一个取样电压,这个电压信号被内置微处理器采集,通过运算可以得出绝缘电阻的大小。微处理器将计算得出的绝缘电阻值转换成CAN信号对外输出。
